再接上篇，目前基本已完成工作流表单属性的自增和页面调整工作；现将步骤和关键代码总结如下：
官方文档及下载地址
关于springboot结合使用的项目，有前辈已经写了帖子并且集成好了
附上博客地址：Activiti工作流学习之SpringBoot整合Activiti5.22.0实现在线设计器（二）
如果你看了官方文档，且也认真看了这篇博客，那么博客中的开源代码你拉下来后，我想基本的功能你已经实现了；表单设计器的页面，你已经能看到了；那么我们现在要做的是工作流的二次开发，即现有的节点表单不满足我们现有的业务需求，我们需要对其进行二次改造，增加我们自己的表单！
新增自定义表单

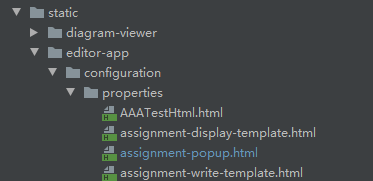

增加表单之前，我们还需要稍微了解一下angular.js的东西，因为本项目的前端数据绑定是angular模板语法来绑定的；废话不多说，我们来看下前台代码结构：
解释下：properties文件夹下就是表单页面，write-template对应的是编辑页面，popup对应的是弹窗，display对应的是绑定字段属性的一个展示页面；且根据名字，你可以知道xxx-aaa-controller.js代表aaa相关页面的操作js;好，了解这些后你需要知道表单是如何增加的，以上这些只是表单属性操作的页面，我们来看下resources下的stencilset.json；

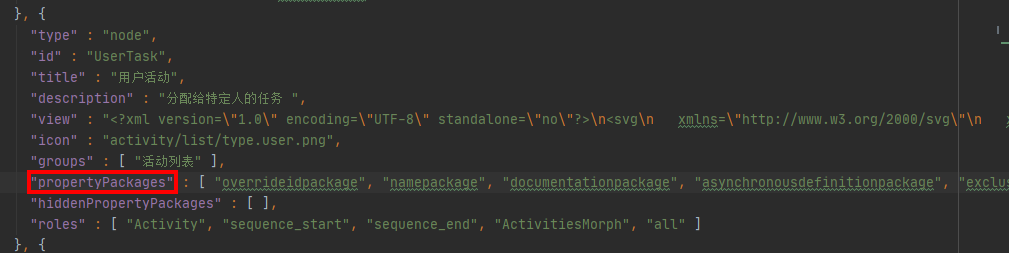

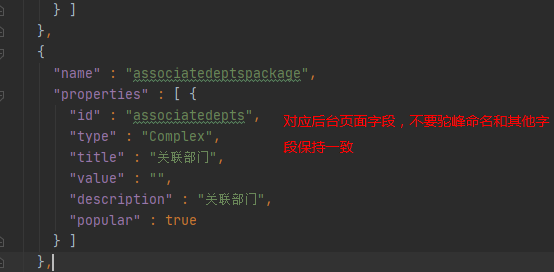

因为我们是需要到对应的任务节点添加字段，即在用户活动中增加自定义的属性，那么我们找到对应的用户活动在propertypackages中添加我们自定义的package即可：
知道了大概模板结构和方法后，我们照猫画虎；也需要增加对应的三个模板页面和对应的controller.js；如果是弹窗，简单的页面我们直接写参照描述表单的写法，如果是比较复杂的表格筛选这样的，建议使用layui；具体页面可以参考我之前的博客关于layui表格的实践，在modal-body中引入自己写的页面即可，我这里做了个隐藏输入框是为了表单选中后的一个回显！
1
2
3
4
| <div class="modal-body">
<iframe id="role_frame" src="../../../associateDeptDialog.html" frameborder="0" name="myframe" scrolling="yes" width="100%" height="400px"></iframe>
<input style="display:none" type="text" ng-model="property.value" id="roles_id">
</div>
|
关于数据传值，特别说明下由于采用iframe标签，涉及到父子页面的传值问题，我们需要先在自定义的页面将值组装好，然后父页面调用子页面的方法拿到返回值；代码如下，在对应的controller中：
1
2
3
4
5
6
| $scope.save = function() {
var selectUsers = myframe.window.canSave();
$scope.property.value = selectUsers;
$scope.updatePropertyInModel($scope.property);
$scope.close();
};
|
改造原有表单逻辑
那么我们要对原有的表单进行改造呢？首先还是要清楚，数据怎么来的怎么绑定的，绑定的数据格式是怎么样的！
特说明一点，此次工作流的二次开发过程中，发现节点代理有候选人候选组的属性，在节点流转的时候我们根据表act_ru_identitylink即可了解当前处理人；那么我们需要根据我们自己的用户角色来进行选择，则需要改造原有的表单逻辑。
如下，我们修改代理人表单，以实现勾选的方式填充进关联用户和关联角色；需要注意的是，关联用户即候选人和候选组都是多个，改之前是多个input输入框，我们了解到对应的数据结构也是一个数组；我这里多个是以分号分隔，只是展示，真实到后台数据还是原有的数组结构（注意：以逗号隔开，数据保存时会被存为多条，所以这里用&符号隔开）
废话不多说，我们还是来看下实现，对应的popu弹窗页面：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| <div class="row row-no-gutter">
<div class="form-group">
<label>关联用户(候选人)</label>
<button ng-click="chooseUser()" class="btn btn-primary" style="margin-left: 10px;">选择用户</button>
<input type="text" class="form-control" ng-model="property.selectUsers" id="users_id" readonly="readonly">
</div>
<div class="form-group">
<label>关联角色(候选组)</label>
<button ng-click="chooseRole()" class="btn btn-primary" style="margin-left: 10px;">选择角色</button>
<input type="text" class="form-control" ng-model="property.selectRoles" id="roles_id" readonly="readonly">
</div>
</div>
|
部分controller.js页面，因为两个选择按钮的弹窗一致，只po出一个代码即可，其余不重要的js可以屏蔽掉：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| if ($scope.assignment.candidateUsers == undefined || $scope.assignment.candidateUsers.length == 0){
$scope.assignment.candidateUsers = [{value: ''}];
$scope.property.selectUsers = "";
} else {
var candidateUsers = $scope.assignment.candidateUsers;
var selectUsers = "";
$scope.property.selectUsers = "";
for(var i = 0;i< candidateUsers.length;i++){
if(i < candidateUsers.length - 1){
selectUsers += candidateUsers[i].value + ";";
}else if(i == candidateUsers.length - 1){
selectUsers += candidateUsers[i].value;
}
}
$scope.property.selectUsers = selectUsers;
}
$scope.chooseUser = function () {
layui.use(['layer'], function(){
var layer = layui.layer;
layer.open({
type: 2,
title: '关联用户选择',
shadeClose: true,
shade: 0,
area: ['75%', '80%'],
maxmin: true,
content: ['../../../associateUserDialog.html', 'yes'],
btn: ['确定', '取消'],
yes: function(index, layer0){
var iframeWin0 = window[layer0.find('iframe')[0]['name']];
var selectUsers = iframeWin0.canSave();
console.log(selectUsers);
$scope.assignment.candidateUsers = [];
var candidateUsers = [];
if(selectUsers){
var users_list = selectUsers.split(";")
for(var i =0;i< users_list.length;i++){
var map = {};
var user = users_list[i];
map.value = user;
candidateUsers.push(map);
}
}
$scope.assignment.candidateUsers = candidateUsers;
$scope.property.selectUsers = selectUsers;
layer.close(index);
},
btn2: function(index, layero){
}
});
});
}
|
因为此次修改涉及到二次数据回显：第一次点击代理数据回显到对应的第一层弹窗中，第二次回显到我们自己写的弹窗中，所以associateUserDialog.html页面中canSave方法需要修改一下：
1
2
3
4
5
6
7
8
9
10
11
12
| function canSave(){
userStr = '';
for(var i in selectUser){
if(i == selectUser.length-1){
userStr += selectUser[i].id+"&"+selectUser[i].roleName+"&"+selectUser[i].roleCode;
}else{
userStr += selectUser[i].id+"&"+selectUser[i].roleName+"&"+selectUser[i].roleCode+";";
}
}
window.parent.document.getElementById("roles_id").value = userStr;
return userStr;
}
|
好，自此我们完成了自定义表单和原有表单的改造；接下来我们来看下，自定义字段后台该怎么处理吧；因为原有表单的改造，我们只是改变了表单填充的方式并没有改变数据结构，所以不需要处理；而我们自定义的表单属性，原有的节点实体是无法识别的，我们需要自己处理下；
后台自定义属性处理
通过了解，我们知道我们自己增加的属性是以对应的json保存在表act_ge_bytearry中的bytes字段中的，那么我们还需要做的就是流程发布的时候，将对应的表单属性解析为对应的xml;我们来看下发布接口：deployment
通过断点调试及源码了解，我们不难发现json 转xml的方法convertJsonToElement;那么关键就是重新它，和在转换时使用我们自定义的转换器；DefinedBpmnJsonConverter 继承 UserTaskJsonConverter重新方法如下:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| @Override
protected FlowElement convertJsonToElement(JsonNode elementNode, JsonNode modelNode, Map<String, JsonNode> shapeMap) {
FlowElement flowElement = super.convertJsonToElement(elementNode,modelNode,shapeMap);
UserTask userTask = (UserTask)flowElement;
CustomProperty customProperty1= new CustomProperty();
customProperty1.setName("associaterolestype");
customProperty1.setSimpleValue(this.getPropertyValueAsString("associaterolestype",elementNode));
CustomProperty customProperty2 = new CustomProperty();
customProperty2.setName("associatedepts");
customProperty2.setSimpleValue(this.getPropertyValueAsString("associatedepts",elementNode));
userTask.getCustomProperties().add(customProperty1);
userTask.getCustomProperties().add(customProperty2);
return userTask;
}
public static void definedBpmConverter(){
fillTypes(ChildBpmnJsonConverter.getConvertersToBpmnMap(),ChildBpmnJsonConverter.getConvertersToJsonMap());
}
public static void fillTypes(Map<String, Class<? extends BaseBpmnJsonConverter>> convertersToBpmnMap, Map<Class<? extends BaseElement>, Class<? extends BaseBpmnJsonConverter>> convertersToJsonMap) {
fillJsonTypes(convertersToBpmnMap);
fillBpmnTypes(convertersToJsonMap);
}
public static void fillJsonTypes(Map<String, Class<? extends BaseBpmnJsonConverter>> convertersToBpmnMap) {
convertersToBpmnMap.put("UserTask", DefinedBpmnJsonConverter.class);
}
public static void fillBpmnTypes(Map<Class<? extends BaseElement>, Class<? extends BaseBpmnJsonConverter>> convertersToJsonMap) {
convertersToJsonMap.put(UserTask.class, DefinedBpmnJsonConverter.class);
}
|
ChildBpmnJsonConverter 代码如下：
1
2
3
4
5
6
7
8
| public class ChildBpmnJsonConverter extends BpmnJsonConverter {
public static Map<String, Class<? extends BaseBpmnJsonConverter>> getConvertersToBpmnMap(){
return convertersToBpmnMap;
};
public static Map<Class<? extends BaseElement>, Class<? extends BaseBpmnJsonConverter>> getConvertersToJsonMap(){
return convertersToJsonMap;
};
}
|
在deployment接口中，我们需要json转换前调用自定义的转换代码如下：
1
2
3
4
|
BpmnJsonConverter jsonConverter = new BpmnJsonConverter();
DefinedBpmnJsonConverter.definedBpmConverter();
BpmnModel model = jsonConverter.convertToBpmnModel(modelNode);
|
关于后端自定义属性的解析亦可参考博文:activiti modeler 任务节点自定义属性扩展 ，此处只是po出了原博客没有的代码。
注：补充一点，多个角色或人员采用#分割，因为后面发现&符号，流程发布后在标签中会被转义成&而在其他标签值中不受影响，为了统一解析采用#分割更好！
小结：关于工作流的二次开发，其实主要工作量还是前端页面的改造部分，因为后端对应的api已经有了，最多就是扩展重写一下。至于工作流结合业务场景怎么使用，这个还需看官方文档和api和具体需求了，奥力给!
